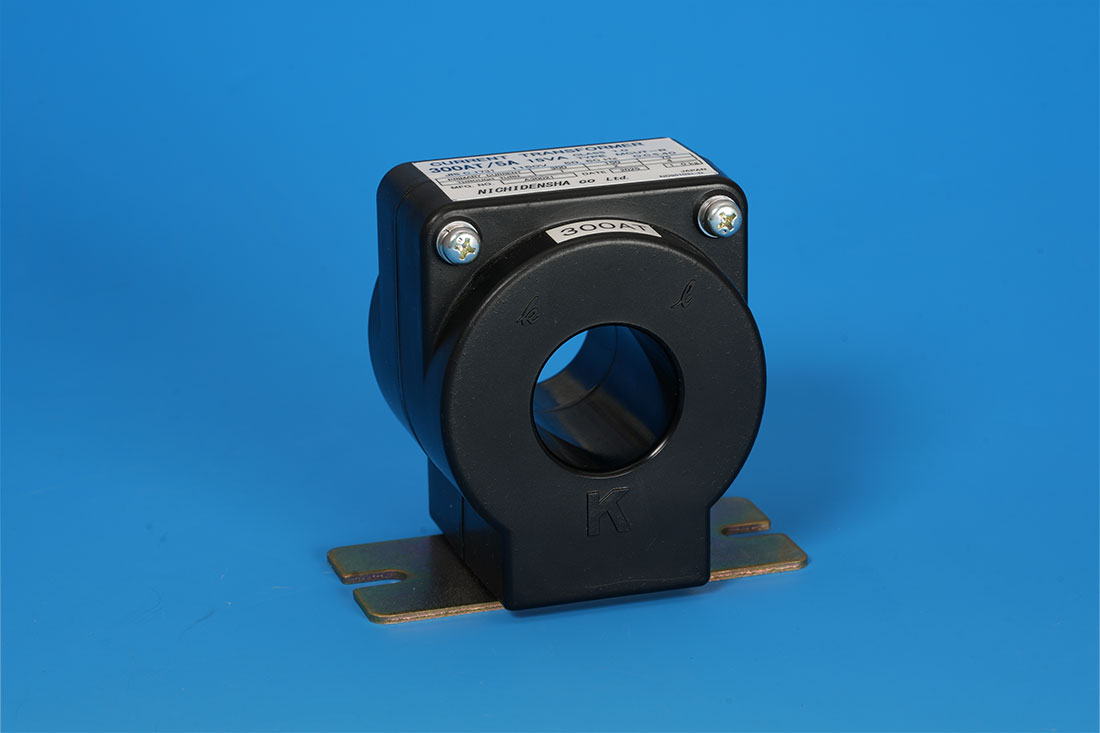

低圧回路用変流器

　

小型軽量で取扱いが容易な低圧回路用変流器です。
8種類の製品バリエーションをご用意しておりますので、詳細につきましては仕様・選定早見表をご覧ください。

　

≪特徴≫

　

1. 低圧回路配線用
2. 一般計測用
3. 屋内用
4. 取付方向は90°変更可能
5. 小型軽量で取扱いが容易
6. 一次側導体の貫通巻数を変えることにより、変流比が選定可能
7. 本製品は耐熱ＡＢＳ樹脂エポキシ樹脂のダブルモールド

　

≪使用条件≫

　

1. 周囲温度：－20℃～40℃（平均温度：35℃以下）
2. 湿度：90％以下
3. 標高：1000m以下
4. 潮風・雨・日光の著しく当たらない所
5. 過度の水蒸気・油蒸気及び爆発性ガス・可能性ガス・腐食性、ガス・溶剤等の無い所
6. 過度の塵埃・異物の無い所
7. 異常な振動・衝撃を受けない所

　

≪設置方法≫

　

1. 運転状態での日常点検
   計器指示値および外観（異常音・臭気・変形破損・過熱等）
2. 停止状態での定期点検（1回／年）
   外観・清掃・ネジ部の増締めおよび日常点検に準ずる項目

　

≪保守・点検≫

　

1. 一次側導体（電線等）に荷重がかからないように配線して下さい。
2. 二次側配線は二次端子に正しく接続してCTおよび一次側導体に接近させないでください。
3. CTの極性は端子記号（一次側：K・L　二次側：ｋ・ｌ）に従って正確に行ってください。
4. CTの取付け方向を変更した場合は皿ネジを確実に締付けてください。
5. CTの取付けは確実に行ってください。

　

　

仕様・選定早見表（PDF）
